Auszüge aus dem Werkzeichner

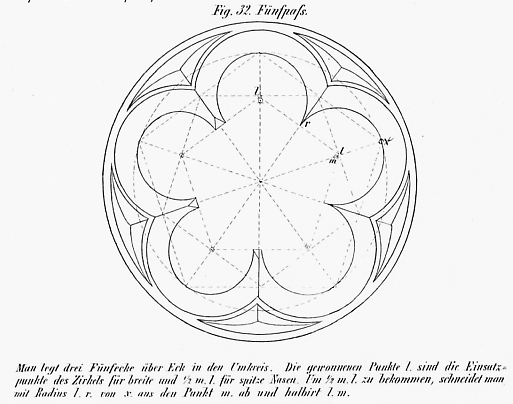

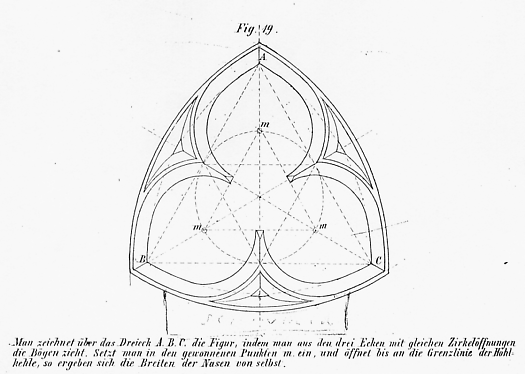

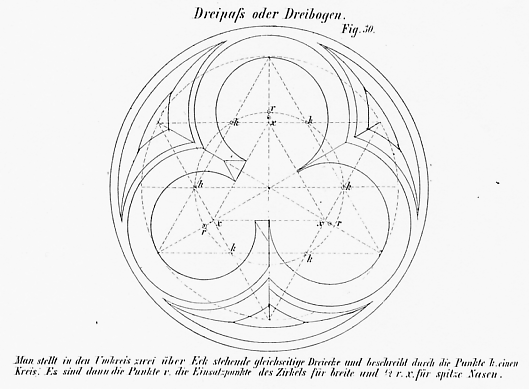

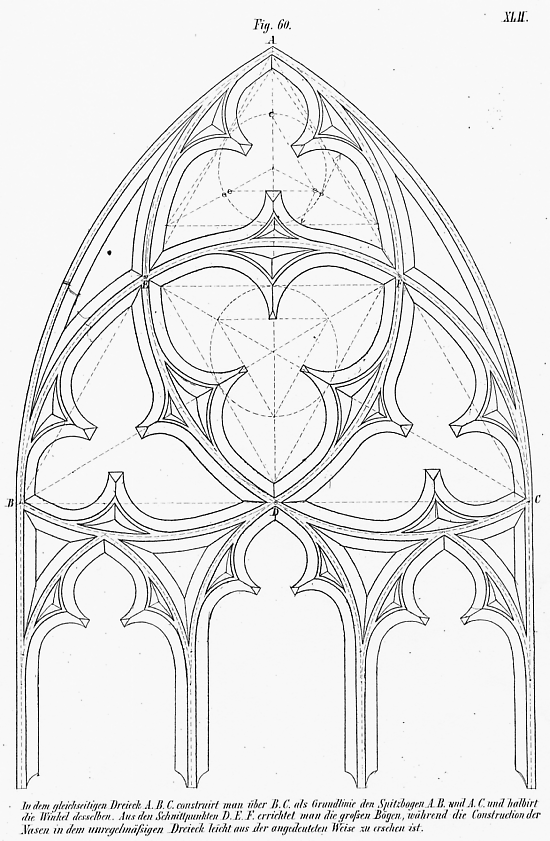

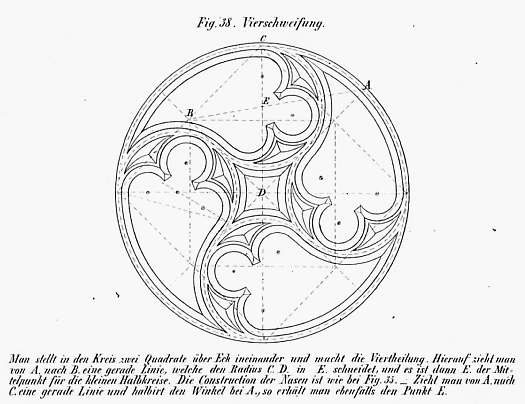

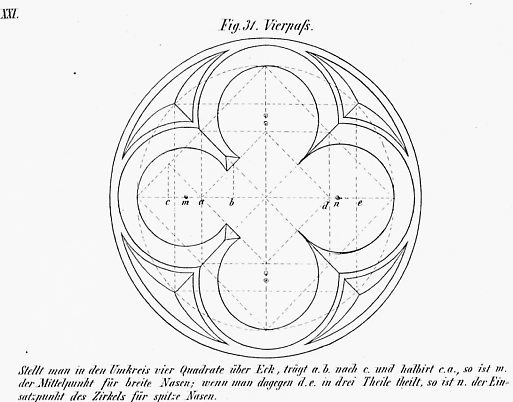

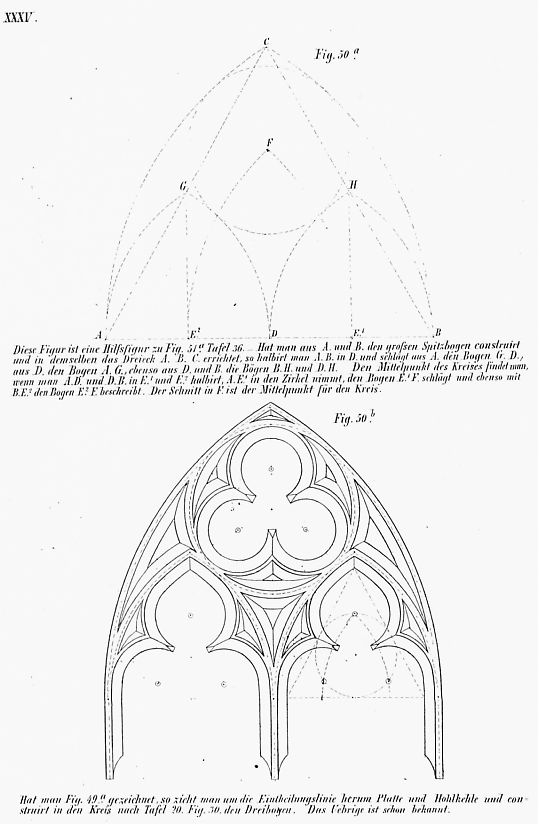

Folgende Zeichnungen und Konstruktionen zum gotischen Maßwerk stammen aus dem  Buch  Der Werkzeichner von G. Eberlein und F. Grünewald aus der zweiten Hälfte des 19. Jahrhunderts.

Kopien daraus hat mir Dombaumeister Helmut Stuhlfelder von der Dombauhütte Regensburg zur Verfügung gestellt.

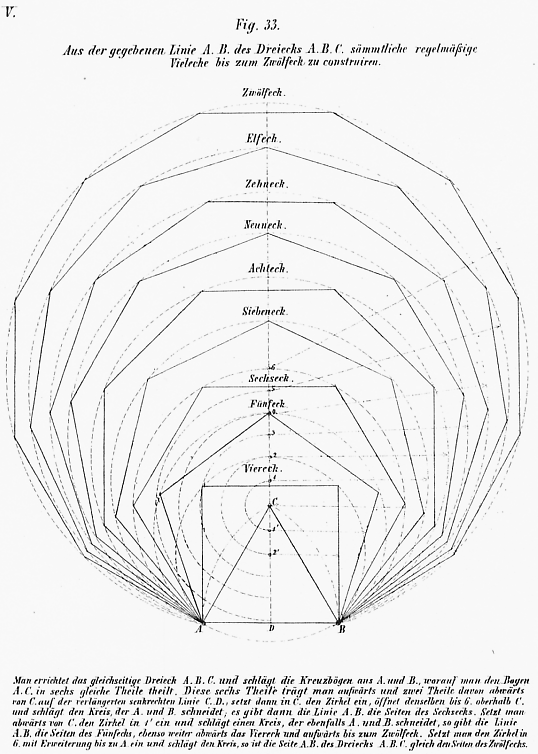

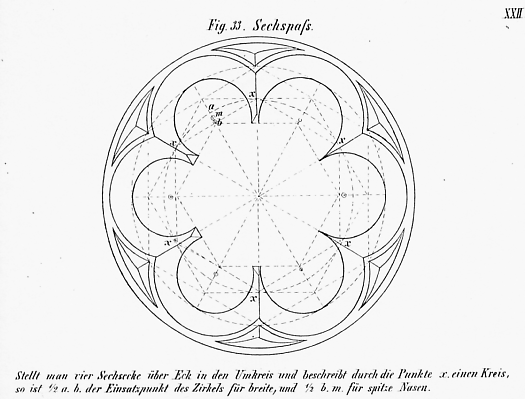

In der Gotik wurde oft auch mit Näherungskonstruktionen gearbeitet, wie folgende Konstruktion zeigt. Die konstruierten Vielecke weichen in den Seitenlängen um bis zu 2 % von regelmäßigen Vielecken ab.
Beeindruckend ist jedoch die Qualität der Konstruktionen zu gotischen Maßwerken.
